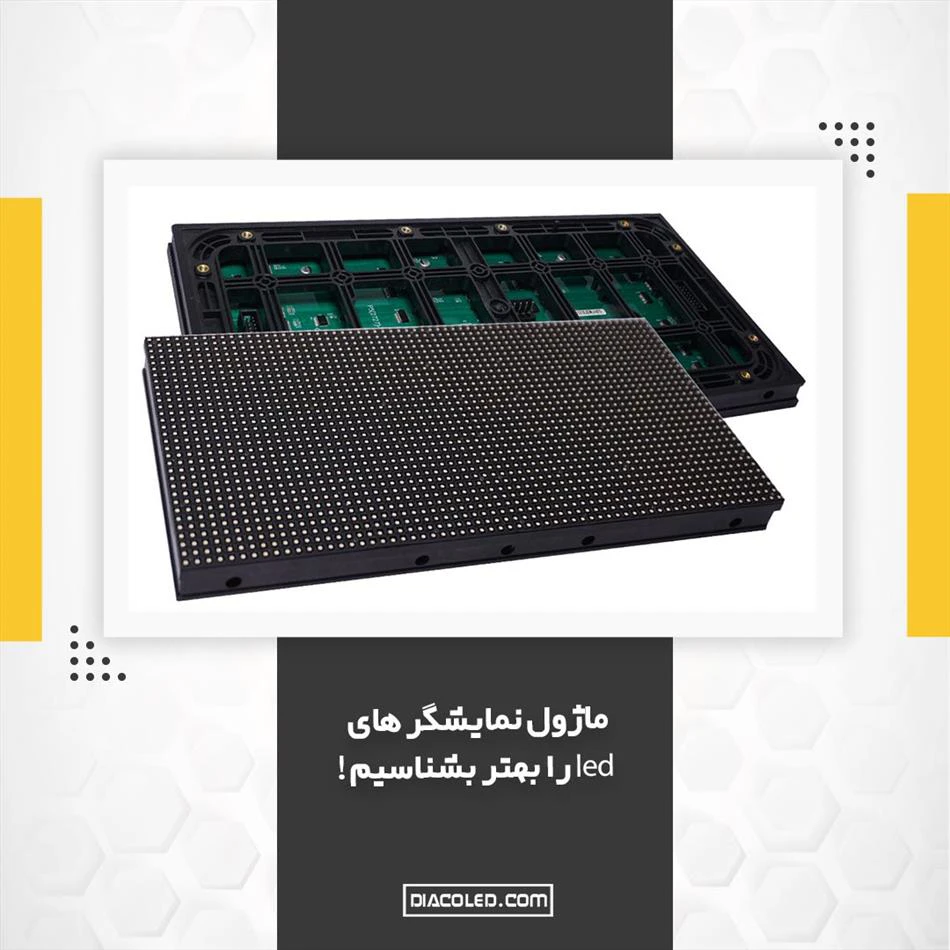

ماژول نمایشگر های led را بهتر بشناسیم !

► زمان خواندن مقاله: 4 دقیقه

در این مقاله قصد داریم اطلاعات کاملی از ماژول نمایشگر های LED را بیان کنیم. ماژول یا پنل LED از اصلی ترین قطعات نمایشگر های LED است. از ماژول ها در سطح جلویی صفحه نمایش LED استفاده می شود، همچنین اولین چیزی که وقتی به یک تلویزیون شهری نگاه می کنیم با آن مواجه می شویم. به این دلیل است که می گوییم اصلی ترین قطعه یک نمایشگر LED یا همان تلویزیون شهری است.

در ادامه قصد داریم اطلاعات بیشتری در مورد ماژول Led در اختیارتون قرار بدیم از اجزا تشکیل دهنده ماژول گرفته تا دسته بندی، ابعاد و ..

معرفی ماژول نمایشگر LED

ماژول LED یکی از اجزای نمایشگر های ال ای دی است که به دلیل شدت نور ایده آل، طول عمر بالا و انعطاف پذیر در طراحی در کاربرد های مختلف استفاده می شود. ماژول ال ای دی از دیود های LED که در یک بورد چاپی قرار گرفته است و شامل درایور الکترونیکی، مقاومت‌ها و خازن‌ها تشکیل شده است .

انواع ماژول‌های ال ای دی

1. ماژول تک رنگ: این نوع ماژول ازز یک رنگ(آبی، قرمز، آبی، سفید، بنفش، زرد) ساخته شده است. معمولا تابلو روان و تابلو اعلان ها استفاده می شود
2. ماژول RGB: این ماژول ها از ترکیب رنگ های قرمز، سبز، آبی تشکیل شده است و طیف وسیعی رنگ ها را تولید می کند.
3.ماژول انعطاف پذیر: این نوع ماژول از ساختار انعطاف پذیر و قابلیت خم شدن را دارد و در سازه های خاص و معماری بسیار کاربردی استفاده می شود.
4. ماژول فول کالر FULL COLOR : این نوع ماژول‌های که با ترکیب رنگ‌های مختلف می‌توانند تصاویر و ویدئوهای باکیفیت را نمایش دهند. این ماژول‌ها معمولاً در نمایشگرهای شهری و تبلیغات دیجیتال کاربرد دارند.

راهنمای معرفی چهار قسمت ماژول نمایشگرLED

🔹 بخش اول: اجزای ماژول نمایشگر LED

🔹 بخش دوم: طبقه بندی ماژول های نمایشگر LED

🔹 بخش سوم: اندازه ماژول نمایشگر LED

🔹 قسمت چهارم: چگونه ماژول led مناسب را بر اساس کاربردهای مختلف انتخاب کنیم؟

خرید انواع ماژول با کیفیت در بازار:

خرید و قیمت ماژول LED

بخش اول: اجزای ماژول نمایشگر LED

ماژول یکی از اجزای اصلی نمایشگرهای LED است که شامل قطعاتی مانند برد مدار چاپی (PCB)، آی‌سی (IC)، قاب، کابل‌ها، پیچ‌ها، مقاومت‌ها و خازن‌ها می‌شود.

1. LED (دیودهای نوری) در ماژول‌ها

در ماژول‌های LED از سه نوع دیود نوری استفاده می‌شود: DIP، SMD و GOB.

✅ LED های DIP
• دارای دو پایه، مناسب برای نمایشگرهای فضای باز با روشنایی بالا (7000 تا 10000 نیت).
• بیشتر در ماژول‌های P10، P8 و P6 استفاده می‌شود.

✅ LED های SMD

•    روی سطح برد نصب می‌شوند، کیفیت تصویر بالاتر و مصرف انرژی کمتری دارند.
•    در نمایشگرهای داخلی و خارجی استفاده می‌شوند.
•    مدل‌های متداول: SMD1010، SMD1515، SMD2020 (داخلی) و SMD1921، SMD2525، SMD3535 (خارجی).
‌    مثال: SMD1010 اندازه‌ای کوچک دارد (1×1 میلی‌متر) و برای نمایشگرهای با پیکسل ریز استفاده می‌شود، درحالی‌که SMD3535 برای صفحه‌های P6، P8 و P10 فضای باز به‌کار می‌رود.

✅ LED های GOB

•    دارای یک لایه محافظ شفاف برای مقاومت بیشتر در برابر آب و ضربه.
•    مناسب برای نمایشگرهای اجاره‌ای که جابه‌جایی زیادی دارند.
•    نقطه ضعف: تعمیر دشوارتر و کنتراست کمتر نسبت به SMD.

مقاله بسیار کاربردی: تفاوت ماژول با کیفیت و بی کیفیت

2. آی‌سی (IC) یا مدار مجتمع

آی‌سی‌ها وظیفه پردازش سیگنال‌های تصویر را دارند و تأثیر زیادی بر کیفیت نمایشگر دارند.

✅ انواع آی‌سی مورد استفاده در ماژول‌های LED:

• ICN2038S (ماژول‌های فضای باز) و ICN2037 (ماژول‌های فضای داخلی) → نرخ تازه‌سازی 1920 هرتز (استاندارد).
• MBI5124، ICN2153، MIB5153 → نرخ تازه‌سازی 3840 هرتز (تصویر روان‌تر و بدون نویز).
📌 نکته: نرخ تازه‌سازی بالاتر، کیفیت تصویر را بهبود می‌بخشد و در فیلم‌برداری باعث حذف لرزش و نویز می‌شود.

بخش دوم: طبقه بندی ماژول نمایشگر LED

1. ویژگی های اصلی ماژول LED فضای داخلی:

وضوح بالا، رفرش بالا، هرچه فاصله پیکسل ها کمتر باشد، پیکسل ها در واحد سطح بیشتر باشد، کیفیت تصویر واضح تر است. وضوح صفحه نمایش LED بالاتر است.

درجه بندی ضد آب ماژول داخلی، روشنایی، تازه سازی، مصرف انرژی:

درجه حفاظت ماژول LED داخلی: IP54.
روشنایی کامل رنگ داخلی 600-1000 cd/m2.
با توجه به نیازهای مختلف، می تواند نرخ تجدید 1920HZ ~ R3840HZ باشد.
مصرف برق ماژول صفحه نمایش داخلی بسیار کمتر است، تهویه طبیعی داخلی و اتلاف گرما قابل دستیابی است.

2. ویژگی های اصلی ماژول LED در فضای باز:

روشنایی بالا، ضد آب، ماژول های نصب در فضای باز معمولاً از راه دور مشاهده می شوند، مشاهده خاص و دور است، بنابراین فاصله پیکسل بزرگتر است، بنابراین تراکم پیکسل کم است، روشنایی بالاتر.

درجه ضد آب ماژول LED فضای خارج، روشنایی، تازه سازی، مصرف برق:

درجه حفاظت ماژول LED در فضای باز: IP65 یا IP68 ماژول LED ضد آب در فضای باز.
روشنایی: ماژول تمام رنگی در فضای باز 5000-10000 cd/m2
نرخ تازه سازی: 960HZ-1920HZ نرخ تازه سازی
مصرف برق ماژول نمایش در فضای باز بزرگ است. دمای فعلی بالاتر است، مصرف برق بیشتر است، باعث می شود عمر لامپ LED کوتاه تر شود.
با روشنایی یکسان، هرچه فاصله بین پیکسل ها بیشتر باشد، مصرف انرژی کمتر است.

پیشنهاد نویسنده: چگونه عمر ماژول led را افزایش دهیم؟

نحوه انتخاب ماژول ال ای دی مناسب

برای انتخاب یک ماژول ال ای دی مناسب، باید به نکات زیر توجه کرد:
🔹 رزولوشن و چگالی پیکسل: برای نمایشگرهای باکیفیت، تراکم پیکسلی بالا لازم است.
🔹 روشنایی و میزان نیت (NIT): بسته به محیط استفاده (داخلی یا خارجی)، باید روشنایی مناسبی انتخاب شود.
🔹 نوع کنترلر و سازگاری با سیستم‌های موجود: برخی ماژول‌ها نیاز به کنترلرهای خاص دارند.
🔹 مصرف انرژی و بهره‌وری: انتخاب ماژولی با مصرف بهینه برای کاهش هزینه‌های برق ضروری است.
🔹 مقاومت در برابر شرایط محیطی: برای استفاده در فضای باز باید ماژول‌های مقاوم در برابر آب و گرد و غبار انتخاب شوند.

ماژول LED با جمع‌بندی ماژول‌های ال ای دی با ویژگی‌های منحصر به فرد خود، نقشی کلیدی در توسعه صنعت نمایشگرها و نورپردازی ایفا می‌کنند. انتخاب نوع مناسب ماژول ال ای دی بر اساس نیازهای پروژه، تأثیر بسزایی در کیفیت و کارایی نهایی سیستم خواهد داشت. به همین دلیل، در هنگام خرید و استفاده از ماژول‌های ال ای دی، بررسی مشخصات فنی، کیفیت ساخت و قابلیت‌های کنترلی آن‌ها بسیار مهم است.
