زمان خواندن مقاله : 5 دقیقه
1.دریل یا پیچ گوشتی
2.پیچ ماژول
3.سیم چین
4.بست پلاستیکی

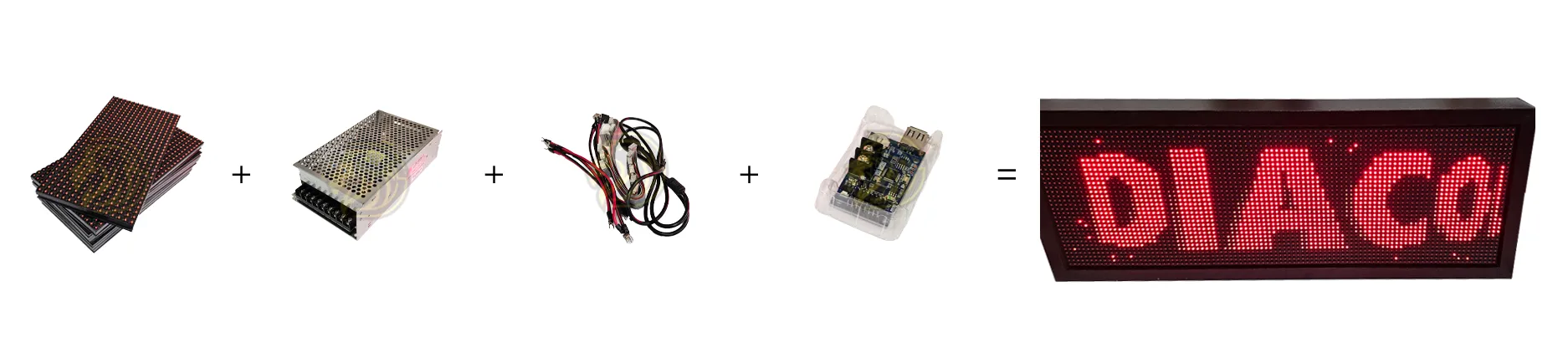

کلیه قطعات اصلی تابلو روان را از وبسایت دیاکو خریداری کنید .
_ ماژول تک رنگ
_ عدد پاور5 ولت 40 آمپر
_کارت کنترل
_کابل USB
_ کابل برق
_کابل فلت
_سیم 5/1

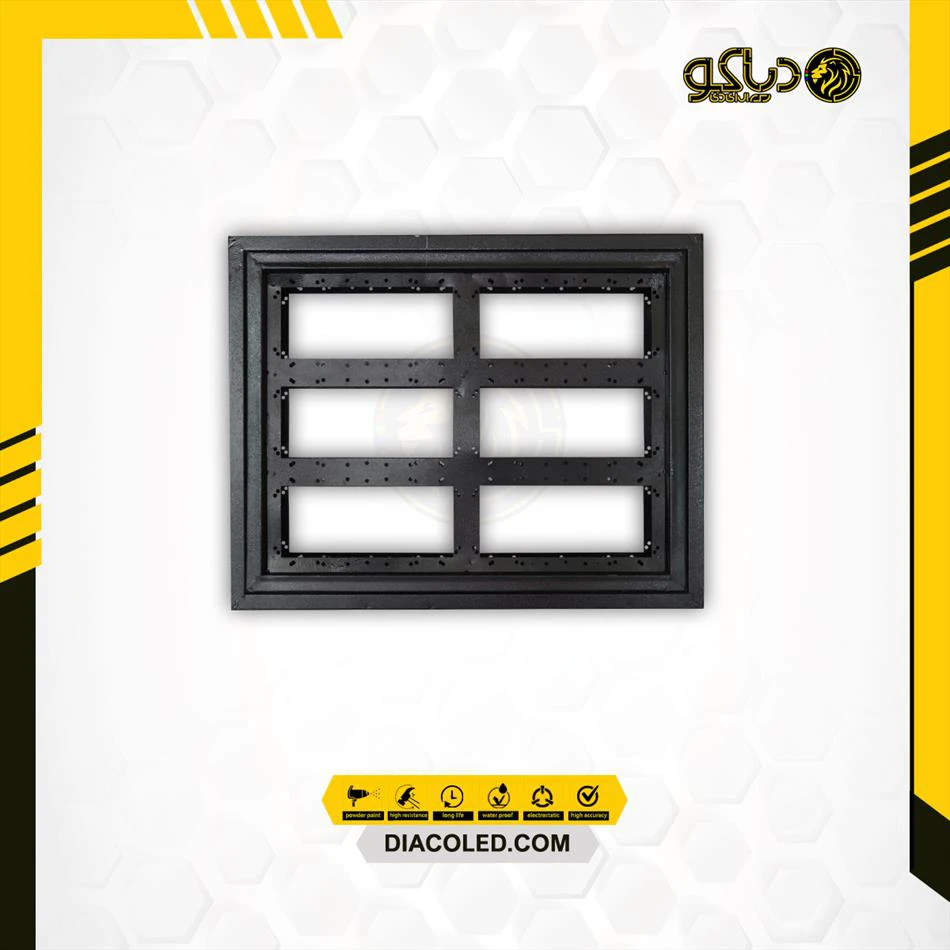

_قاب فلزی
نکته : تعداد پاور، کارت کنترل، ماژول بستگی به ابعاد تابلو روان شما دارد.

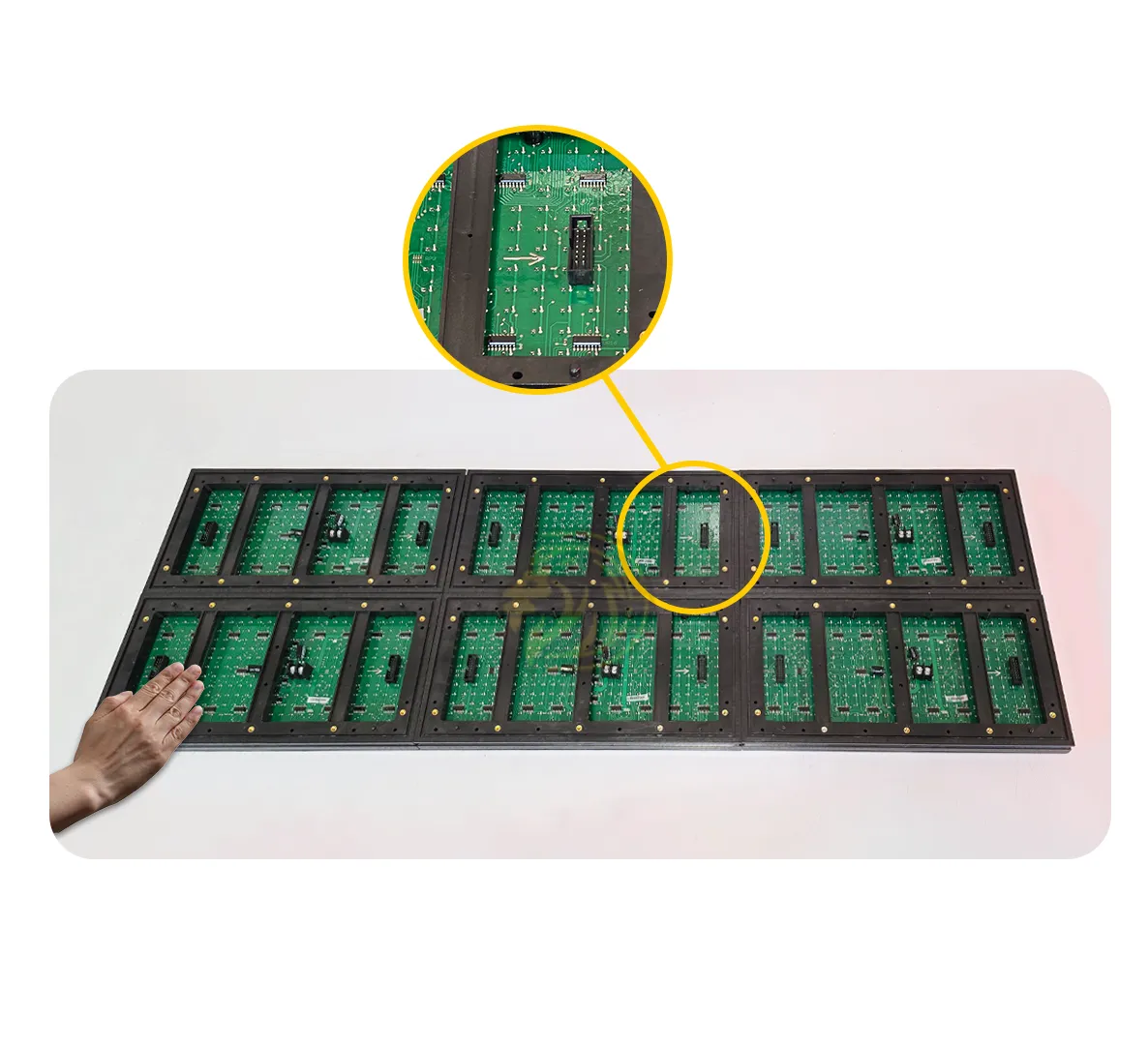

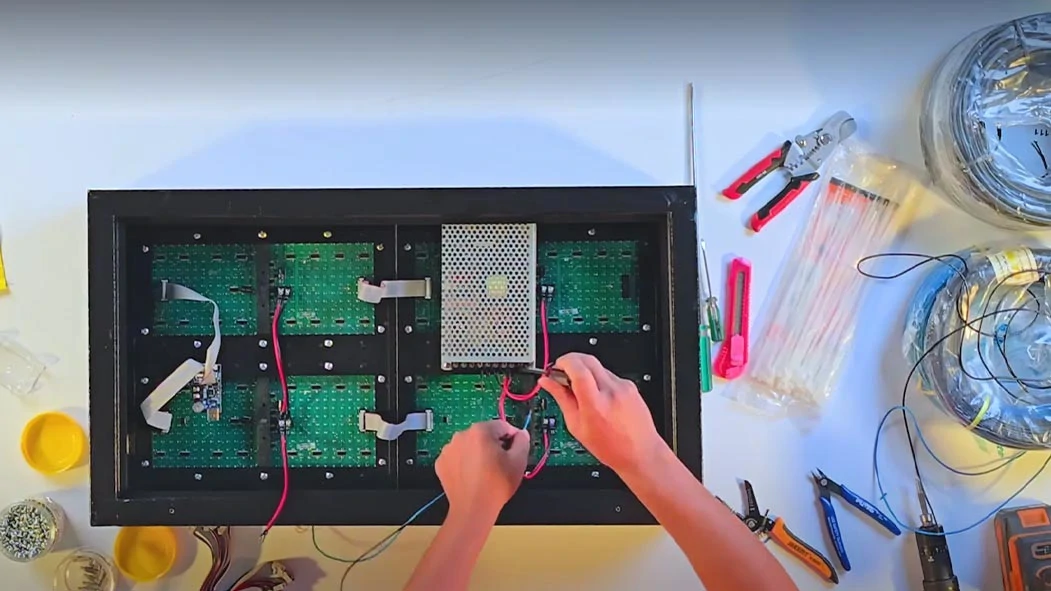

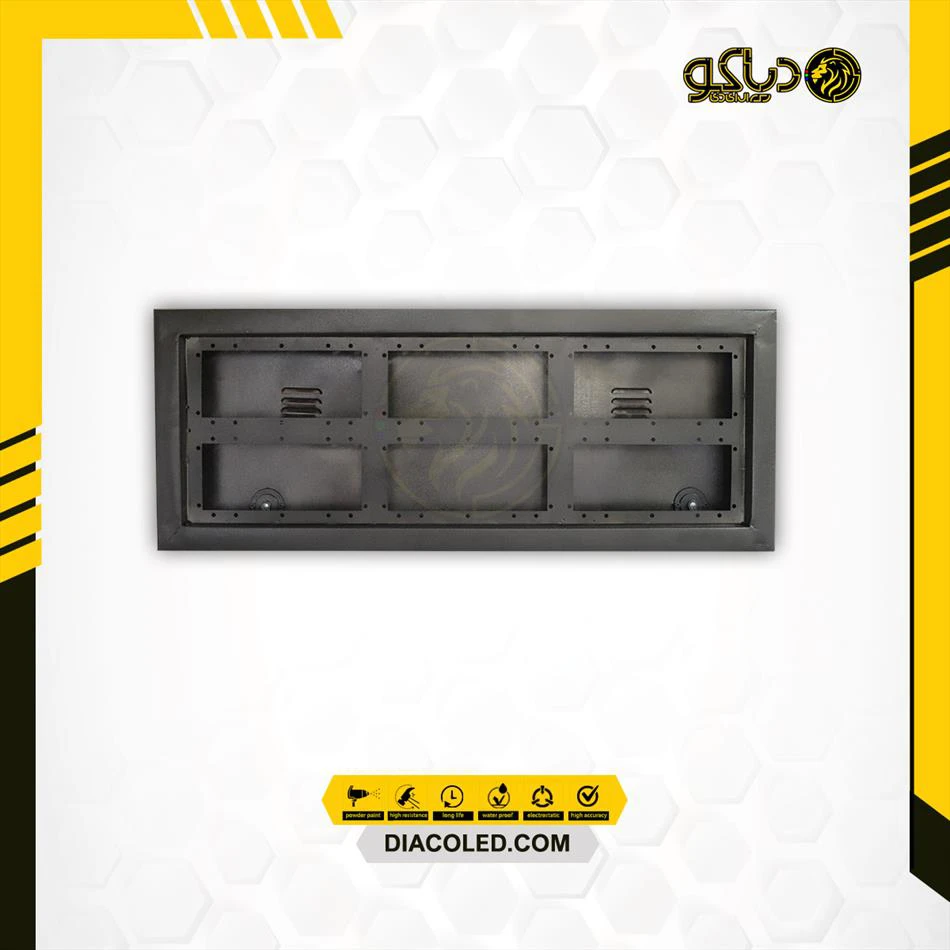

بطور مثال در قاب 3*2 شش عدد ماژول سایز 160×320 نصب می شود. ماژول ها به صورت برعکس روی سطح صاف باتوجه به فلش های پشت آن ها که جهت درست قرار دادن را نشان می دهند، چیده می شوند. هنگام نصب به پورت ورودی و خروجی ماژول ها دقت کنید، باید پورت خروجی هر ماژول به ورودی ماژول بعد متصل گردد.

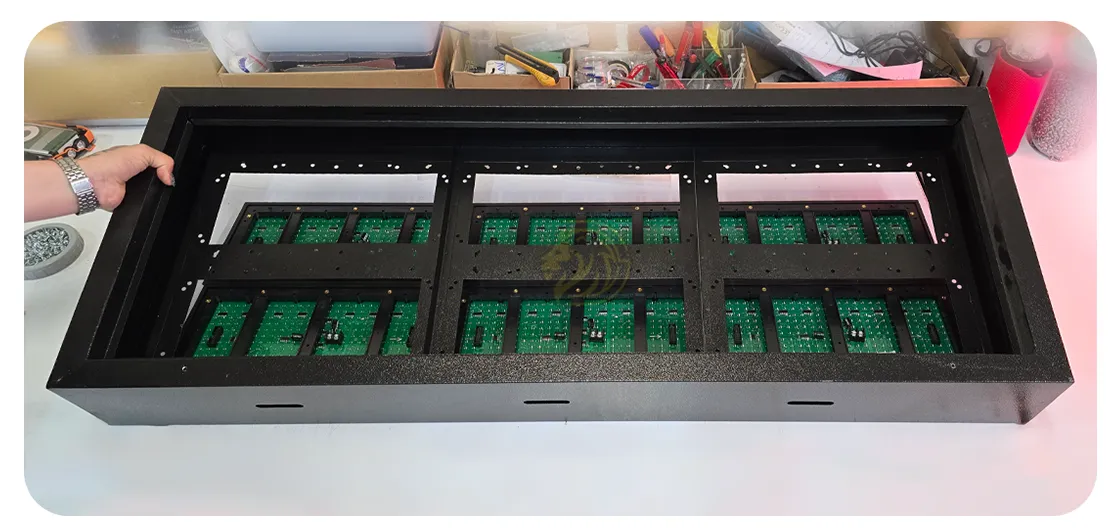

قاب فلزی را در جهت درست، با احتیاط روی ماژول ها قرار داده و با کمک دریل، پیچ های آن را ببندید.
بعد از بستن پیچ ها و فیکس کردن ماژول ها به قاب فلزی، کابل های فلت و کابل برق وصل می شوند.

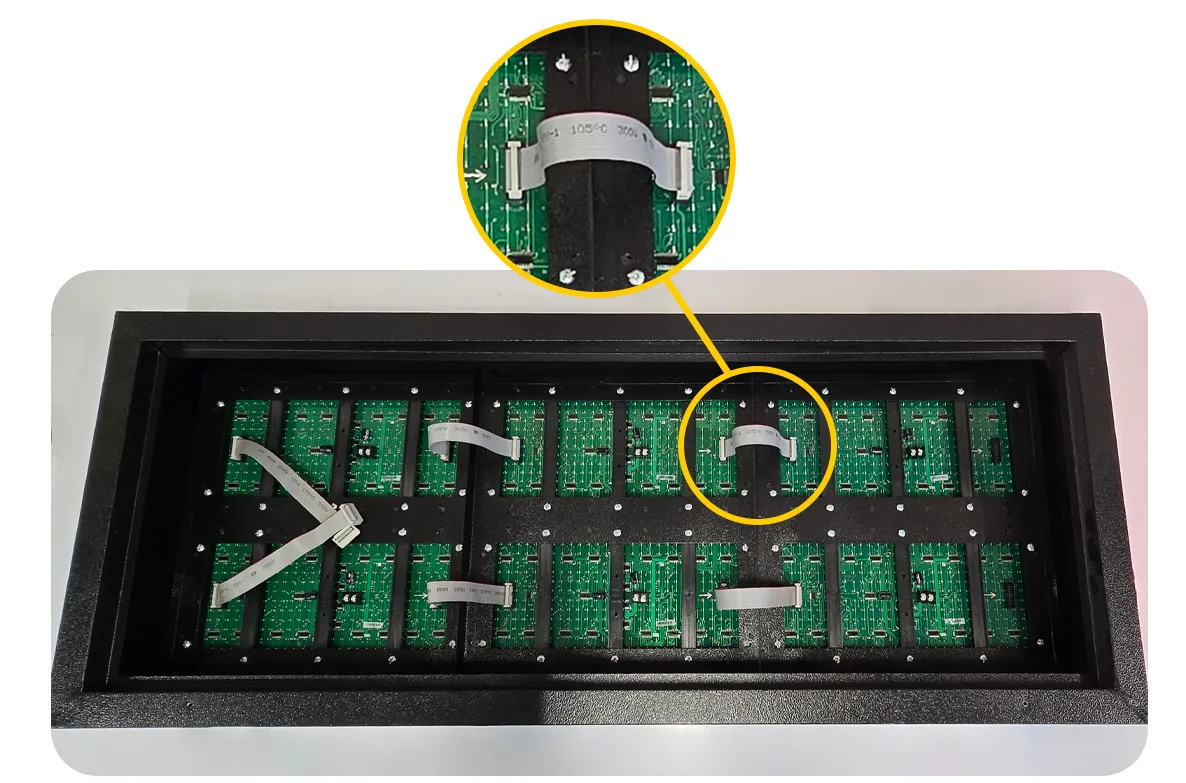

هر ماژول دارای یک پورت ورودی و یک پورت خروجی است و برای انتقال داده از کابل های فلت همراه ماژول استفاده می شود؛ کابل فلت از خروجی ماژول اول به ورودی ماژول دوم متصل می شود اما نکته ای که هست اینکه همیشه رنگ قرمز در کابل فلت باید به سمت بالا باشد، همان گونه که در عکس زیر مشاهده می کنید. دقت کنید که کابل فلت ورودی ماژول اول در نهایت به کارت کنترل متصل می گردد.

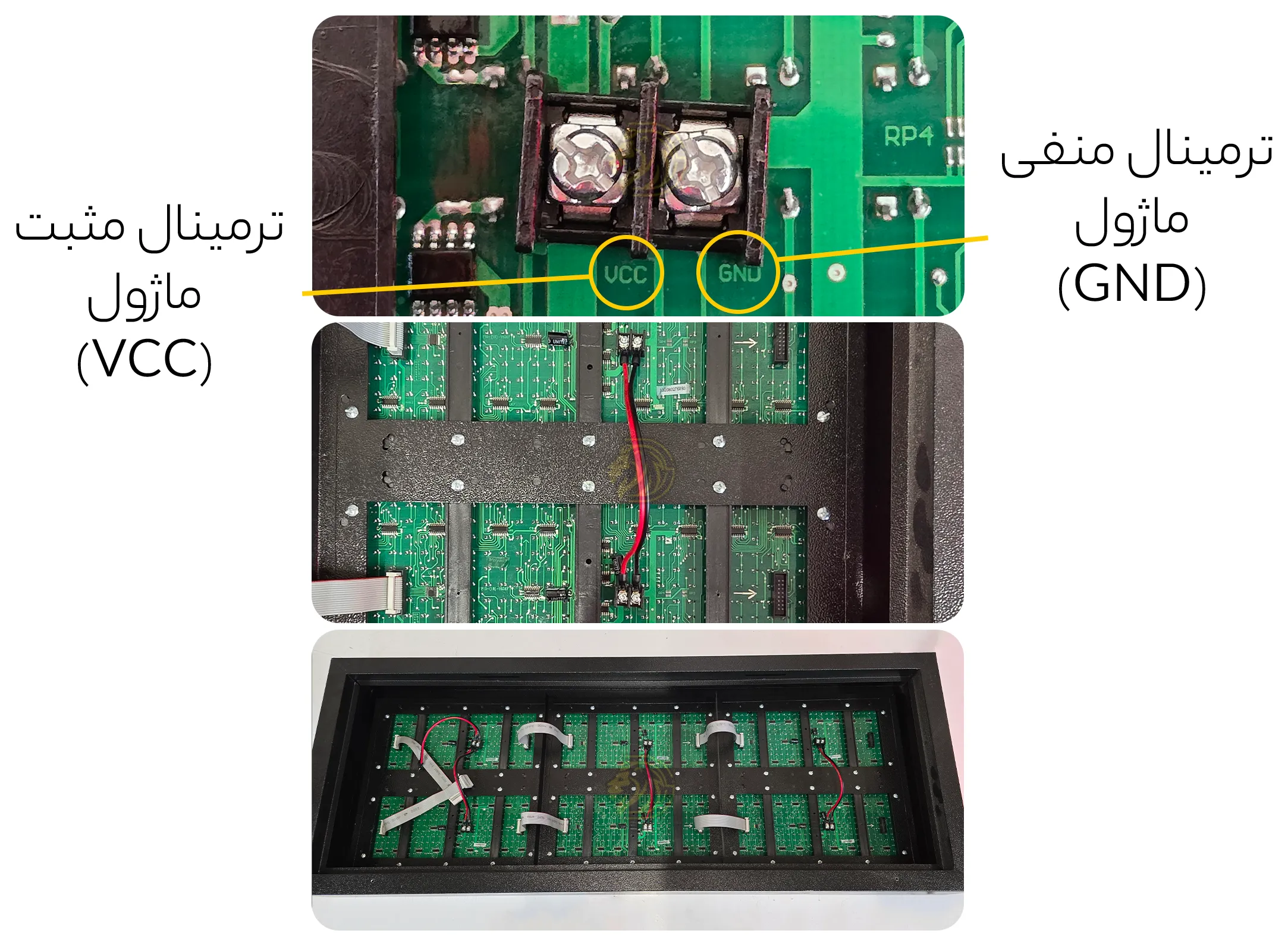

کابل های برق که معمولا در دو رنگ قرمز و مشکی هستند، ماژول های بالا و پایین را به هم متصل می کند. رنگ مشکی؛ ترمینال منفی ماژول (GND) بالا را به ترمینال ماژول منفی پایین متصل می کند و رنگ قرمز؛ ترمینال مثبت ماژول (VCC) بالا و پایین را به هم متصل می کند. البته درماژول های تولید شرکت های مختلف مثل ماژول میعاد دارای باکس کامل سوکت IDC می باشد و دیگر شما نمی توانید کابل فلت ها را در جهت اشتباه وصل کنید.

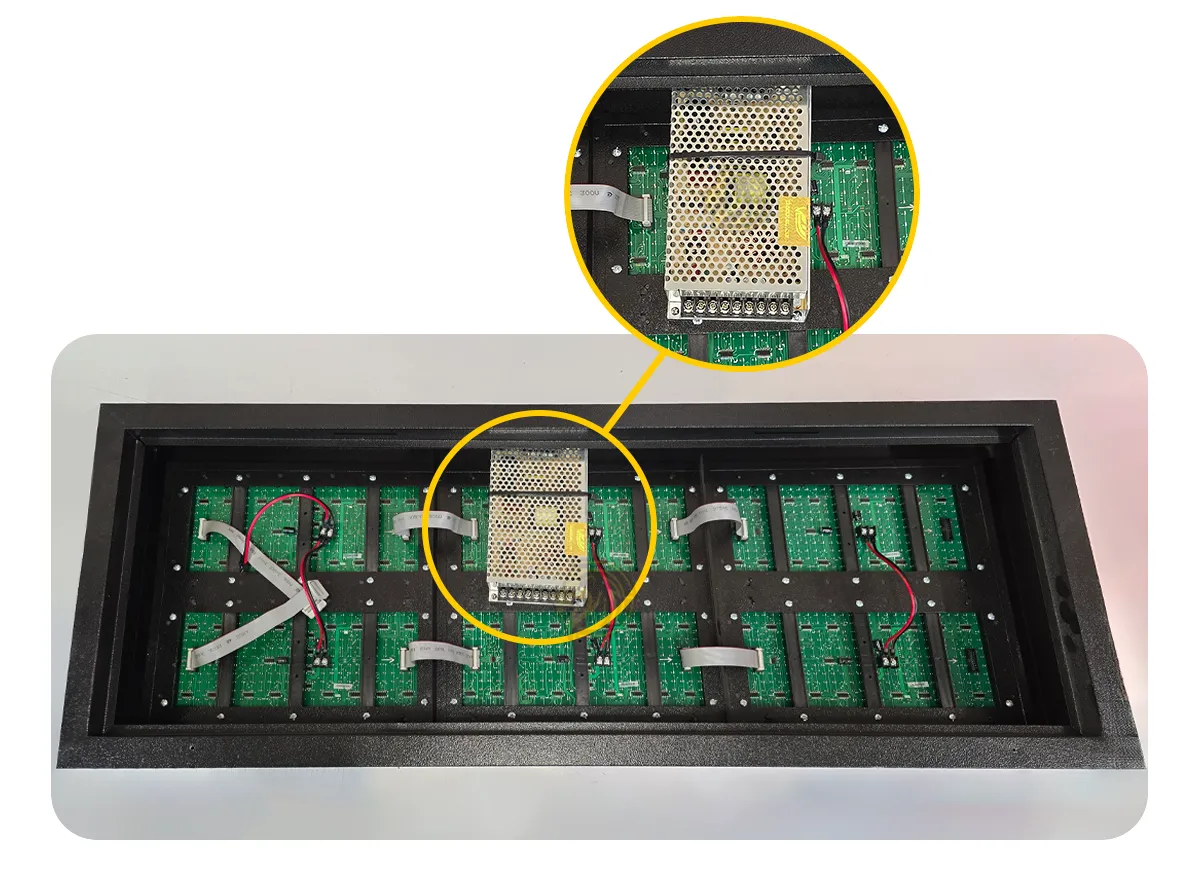

بعد از نصب کابل فلت و کابل برق سپس پاوربا بست یا پیچ به بدنه فیکس می شود.
کلیه قطعات تابلو روان را به صورت پکیج کامل خریداری کنید :

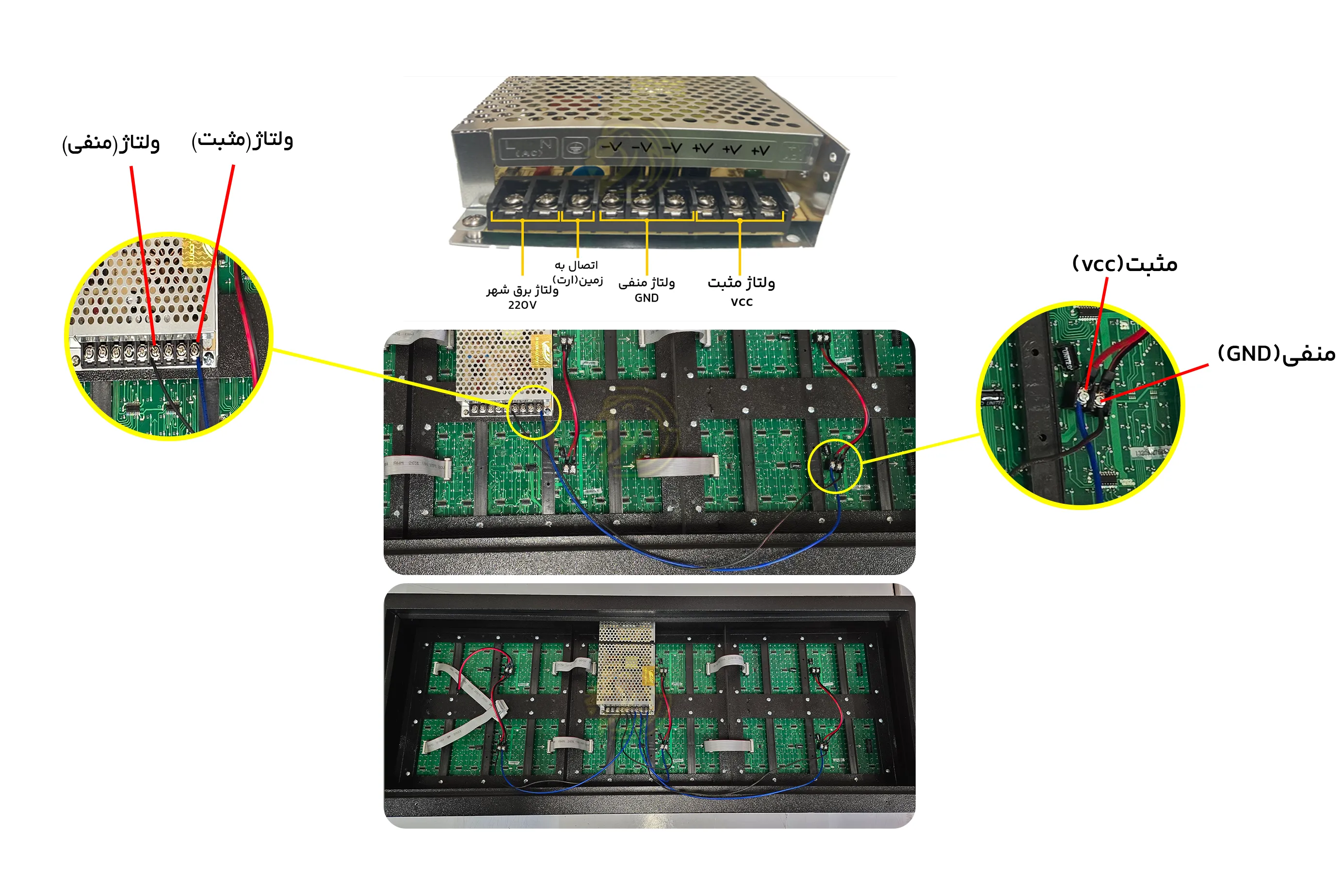

سیم کشی در تابلو روان از ترمینال های ماژول های پایین به پاورانجام می شود. حتما دقت داشته باشید که نقاط مثبت ماژول به نقاط مثبت پاورسوییچنگ متصل و نقاط منفی در جای خود وصل شوند زیرا در غیر اینصورت ماژول می سوزد.
انتخاب هر کارت کنترل نسبت به ابعاد تابلو و ماژول آن می باشد و در نهایت نوبت اتصال کارت کنترل به ماژول ها می رسد. کابل فلت و کابل برق را که از قبل به ماژول متصل کرده و آماده است را به کارت کنترل متصل کنید. دقت داشته باشید که کابل فلت باید در جهت قرار گرفتن خار کابل به کارت کنترل متصل کرد. کارت کنترل با کابل فلت به ورودی ماژول اول متصل می شود و سپس با کابل فلت دیگر خروجی ماژول اول به ورودی ماژول دوم متصل می شود. برای جلوگیری از اتصال کنترلر به بدنه قاب تابلو می توان از یک پیچ جداکننده اسپیسر استفاده کنید.
جهت سهولت برنامه دادن به کارت کنترل از یک کابل افزایش طول USBاستفاده کنید که آن را به قسمت USB برد کنترل وصل کرده و ادامه آن را به خارج از قاب تابلو روان به طوری که آب درون آن نفوذ نکند متصل کنید.
مقاله بسیار کاربردی : برنامه دادن به تابلو روان

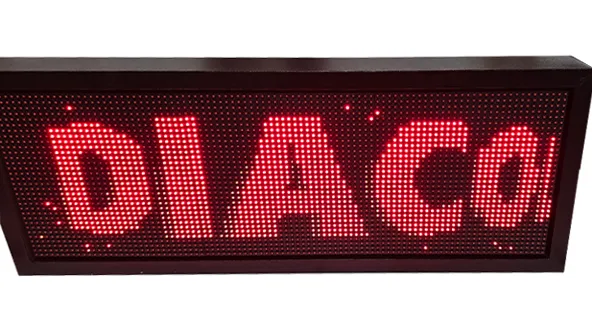

در این مرحله کار نصب به پایان رسیده و با اتصال پاور به برق شهر تابلو برق دار می شود، از آنجا که هیچ برنامه ای به برد کنترل ارسال نشده است، قاعدتا چیزی هم در خروجی ظاهر نمی شود. اما برای تست روشن شدن تابلو روان پس از سر هم کردن تابلو وهمچنین اطمینان از صحت وسلامت تمام ماژول ها می توان یک تست اولیه انجام داد. به منظور انجام تست؛ دکمه TEST و یا RESET روی برد کنترل است را فشار دهید .اگر تمام LED ها روشن می شوند پس تبریک میگوییم .شما موفق شدید به همین سادگی .
