استاندارد آی پی یا IP که مخفف کلمه Ingress Protection است. بسیاری از تجهیزات الکترونیکی باید در طول مدت استفاده در مواجه شدن با آلاینده‌ها، رطوبت و ضربه از خود مقاومت نشان دهند. کلاس IP مشخص‌کننده این موضوع است که تا چه حد می‌توان بدون در نظر گرفتن امنیت به مقاومت دستگاه اطمینان کرد.
استانداردIP درجه حفاظت، تجهیزات مختلف در مقابل ورود گرد و خاک، آب و رطوبت را بیان می‌کند که اولین عدد که بعد IP قرار می‌گیرد نشان دهنده درجه حفاظت در مقابل ورود ذرات جامد و عدد دوم، درجه حفاظت در مقابل نفوذ آب و رطوبت می باشد.

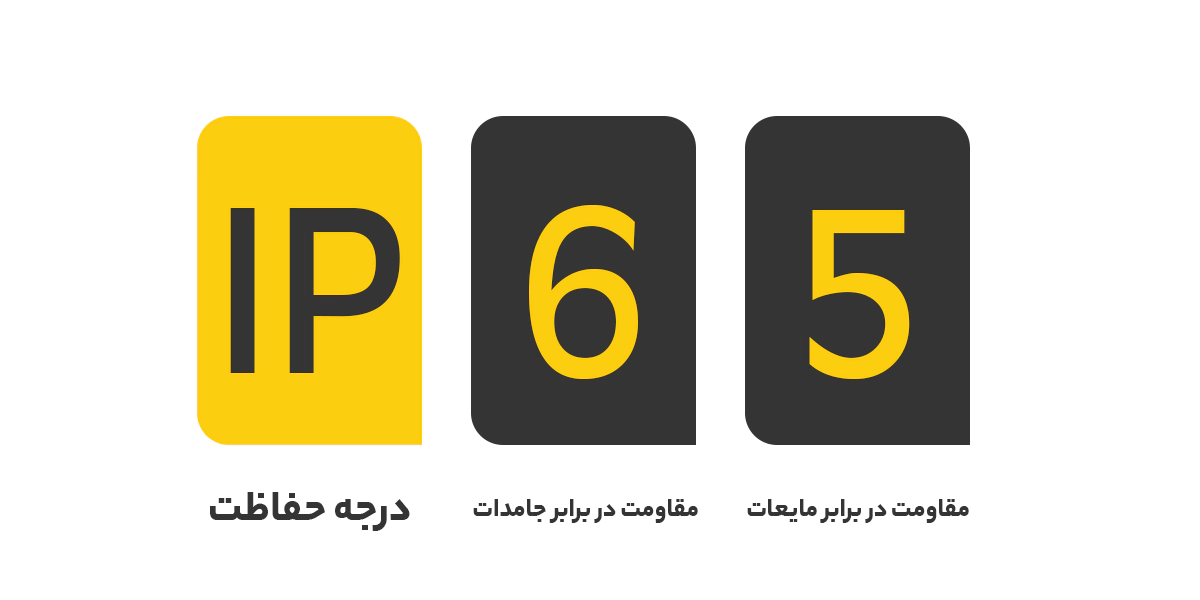

به طور مثال در استاندارد IP65، عدد 6 به معنی حفاظت کامل در برابر نفوذ گرد و غبار و عدد 5 نشان دهنده مقاومت کامل در برابر نفوذ آب در عمق بین 15 سانتی متر تا 1 متر در مدت زمان 30 دقیقه می باشد.
بیشتر بدانید:HDR چیست
در جدول استاندارد IP زیر می‌توانید شاخصه‌های اختصاصی کلاس های مختلف را با هم مقایسه کنید:
0 | هیچگونه حفاظتی در برابر قسمت‌های برق دار و یا متحرک داخل محفظه و همچنین هیچگونه حفاظتی در برابر ورود اجسام خارجی به داخل جسم وجود ندارد. |
|---|---|
1 | در برابر تماس‌های اتفاقی یا غیر عمدی با قسمت‌های برق دار یا متحرک دستگاه، حفاظت می شود اما عمداً می‌توان به قسمت های برق‌دار و یا متحرک دستگاه دست زد. به طور کلی دستگاه در برابر ورود اشیاء با قطر بزرگ تر از 50 میلیمتر حفاظت شده است. |
2 | قسمت‌های برق‌دار و یا متحرک داخل دستگاه در برابر انگشت محافظت شده و یا به عبارت دیگر دستگاه در برابر ورود اشیاء خارجی با قطر بزرگتر از 12 میلیمتر حفاظت شده است. |
3 | قسمت‌های برق دار و یا متحرک داخل دستگاه در برابر ورود ابزار، سیم و هرچیز دیگر با قطر بیش از 5/2 میلیمتر حفاظت شده و به طور کلی اشیاء با قطر بیش از 5/2 میلیمتر نمی توانند وارد دستگاه شوند. |
4 | قسمت‌های برق‌دار و یا متحرک داخل دستگاه در برابر ورود اجسام خارجی بیش از یک میلیمتر محافظت شده است. |
5 | حفاظت کامل در برابر تماس با قسمت های برق دار و یا متحرک دستگاه و منافذ ورود گرد و غبار به طور کامل مسدود نشده ولی گرد و غباری که وارد دستگاه می‌شود باعث اختلال در سیستم داخلی و عملکرد دستگاه نمی گردد. |
6 | قسمت‌های برق‌دار و یا متحرک داخل دستگاه به طور کامل در برابر تماس‌های خارجی حفاظت شده و هیچ گونه منفذی جهت ورود گرد و غبار به داخل دستگاه وجود ندارد. |
1 | دستگاه هیچ گونه حفاظتی در برابر آب ندارد. |
2 | دستگاه در برابر قطرات متراکم شده که به طور قائم از بالا بر روی قاب آن می چکد، محافظت شده است. |
3 | دستگاه در برابر باران که به طور قائم یا با زاویه 60 درجه نسبت به خط قائم به بدنه آن ببارد، حفاظت شده است. |
4 | دستگاه در برابر پاشش آب در هر جهت به بدنه آن، حفاظت شده است. |
5 | دستگاه در برابر پاشش آب با فشار از هر جهت به بدنه آن در شرایط معین، حفاظت شده و خطری جدی برای دستگاه ندارد. |
6 | دستگاه در برابر موقعیت خاص عرشه کشتی ها حفاظت شده و در این شرایط آب وارد دستگاه نمی شود. |
7 | دستگاه در برابر غوطه ور شدن در آب حفاظت شده و هنگامی که جسم در فشار و زمان معین، داخل مایع غوطه ور می شود، آب وارد دستگاه نمی شود. |
8 | دستگاه در برابر غوطه ور شدن در آب در زمان نامحدود حفاظت شده و هنگامی که دستگاه در عمق معین از آب قرار بگیرد، برای زمان نامحدود آب وارد دستگاه نمی شود. |
مطلب زیر را از دست ندهید :
سوسو زدن تصویر نمایشگر چه دلیلی دارد؟

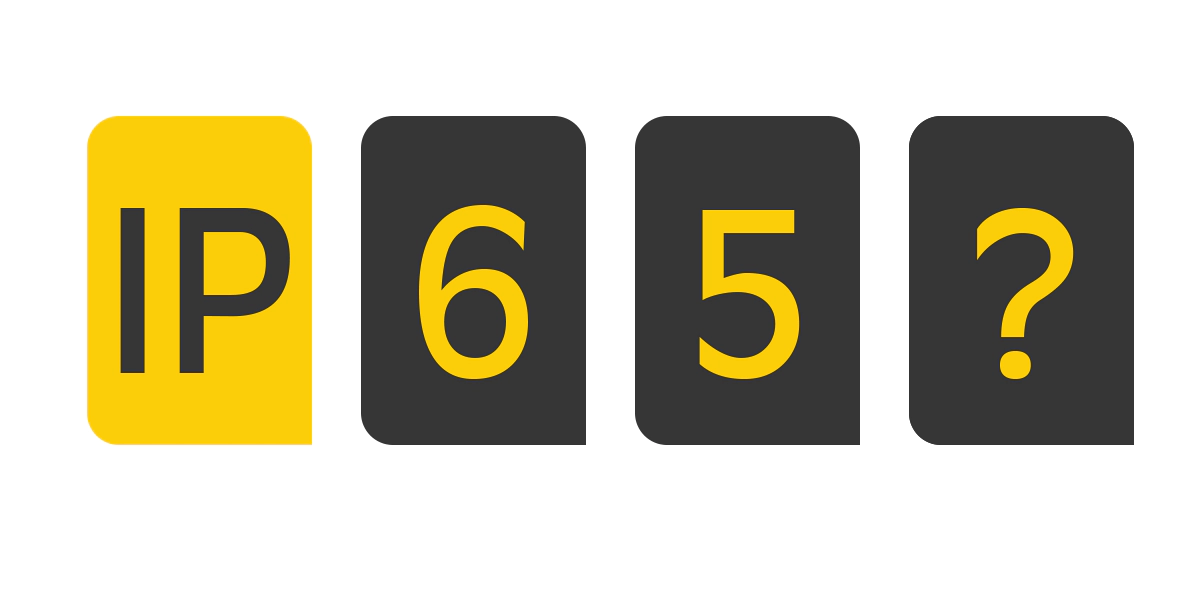

گاهی اوقات ممکن است در انتهای عدد IP، یک حرف وجود داشته باشد. این حرف تکمیلی است و برای نشان دادن اطلاعات تکمیلی از استاندارد محصول استفاده می شود.
| محافظت از تماس سیم با قطعات خطرناک | D |
| مقاومت در برابر روغن | F |
| دستگاه ولتاژ بالا | H |
| دستگاه در حال حرکت است | M |
| دستگاه ثابت ایستاده است | S |
| شرایط آب و هوایی خاص | W |
IP55 نشان دهنده حفاظت محدود در برابر گرد و غبار و پاشش آب کم فشار از هر جهت و IP55W نشان دهنده حفاظت محدود در برابر گرد و غبار و پاشش آب کم فشار از هر جهت و تحمل شرایط آب و هوای مرطوب است.
بررسی چند نمونه از درجه های حفاظتی که ممکنه بیشتر باهاش مواجه شده باشین
محافظت شده در برابر ابزار و سیم های بزرگتر از 1 میلی متر محافظت شده در برابر پاشش آب از هر جهت | IP44 |
محافظت شده در برابر ورود محدود گرد و غبار و در مقابل پاشش آب کم فشار از هر جهت | IP55 |
محافظت کامل از ورود گرد و غبار و در مقابل پاشش آب کم فشار از هر جهت | IP65 |
محافظت کامل از ورود گرد و غبار و محافظت از غوطه ور شدن در آب در عمق 15 سانتی متر تا 1 متر | IP67 |
محافظت کامل از ورود گرد و غبار و محافظت از غوطه ور شدن طولانی مدت در آب تا زمان و فشار مشخص | IP68 |
تلوزیون اوتدور IP65 و تلویزیون های شهری ایندور آی پی 54 می باشد.
عدد 6 عدد اول برای مقاومت تجهیزات ما در برابر گرد و غبار و خاک به مدت 8 ساعت تماس مستقیم در نظر گرفته شده است. همچنین عدد 7 یا 8 مقاومت یک دستگاه در برابر آب را نشان می‌دهد .
