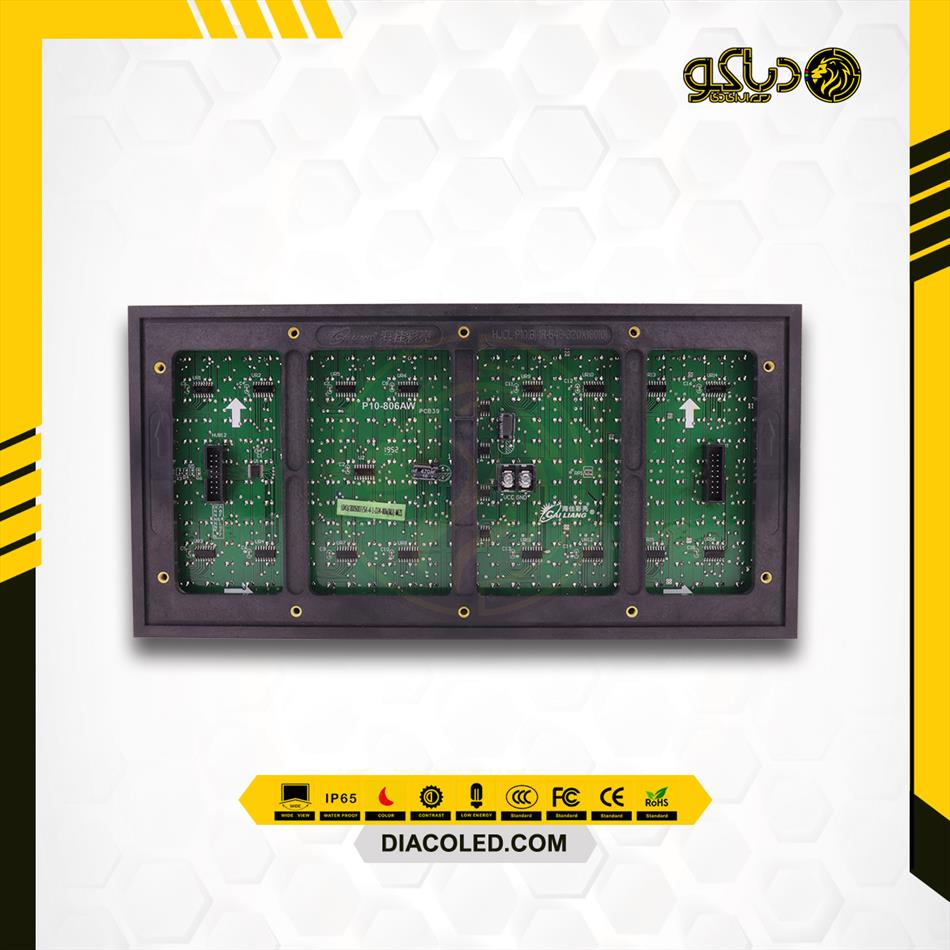

ماژول تک رنگ قرمز میعاد مدل P10-806aw برای ساخت تابلوروان و تولید تابلوهای تک رنگ (قرمز) در ابعاد مختلف مناسب می باشد . بدنه این ماژول از جنس ABS ساخته شده و در مقابل سرما و گرما مقاوم است و در طولاتی مدت تغییر شکل پیدا نخواهد کرد. ماژول تابلو روان (میعاد) در شرایط محیطی
مختلف راندمان عملکرد بسیار بالایی دارد و طول عمر آن بالغ بر 100.000 ساعت است . ماژول قرمز( P10-806aw) از رو به رو کاملا ضد آب است، همچنین داخل ماژول با رزین آب بندی شده که به راحتی می توایند در محیط های گرم، شرجی و بارانی از آن استفاده کنید.
هاب این ماژول hub12 و نوع اسکن آن 1/4s می باشد. چیپ LED استفاده شده در این ماژول از نوع DIP و سایز546 میلی متر می باشد . این ماژول از سطح طیف 1024 لِوِل پشتبانی می کند و با استفاده از کارت کنترل های طیف دار می توانید روی آن فیلم یا عکس نمایش دهید .
برای ساخت تابلو روان علاوه بر ماژول تابلوروان، به قاب تابلو روان برای مونتاژ قطعات، کارت کنترل تک رنگ برای راه اندازی ماژول ها و پاور برای تبدیل برق شهر به ولتاژ 5 ولت نیاز دارید .
با کنار هم قرار دادن تعدادی از این ماژول می توایند یک تابلو روان تک رنگ بسازید و محتوای مناسب با هر کسب و کاری را به نمایش بگذارید .
برند: کایلیانگ
یکی از بزرگ‌ترین شرکت‌ها در حوزه تولید ماژول‌های LED شرکت کایلیانگ می‌باشد. همچنین این برند یکی از معروف ترین و بهترین نوع مواد برای ساخت نمایشگرهای LED را دارا است و نمایشگرهای این برند دارای کیفیتی بالاتر هستند.
این شرکت دارای زمینی به مساحت 220 هکتار و بیش از 3000 کارگر است. شرکت کایلیانگ تولیدکننده انواع نمایشگر های LED بافاصله پیکسل های متفاوت و نمایشگرهای بیرونی و داخلی است .
فاصله پیکسل (دات پیچ)
اگر از فاصله پیکسل‌ها اطلاع ندارید بهتر است بگوییم که هرچه فاصله پیکسل ها کمتر باشند دارای کیفیتی بالاتر هستند یعنی اگر فاصله پیکسلی را 4 در نظر بگیریم کیفیت آن بالاتر از نمایشگر بافاصله پیکسلی 10 است. دات پیچ ماژول تک رنگ 806 عدد ده می باشد.
در نتیجه ماژول تک رنگ 806 دارای کیفیتی کمتر نسبت به ماژول های تمام رنگی می باشد ولی دارای کیفیتی بالاتر نسبت به ماژول های تک رنگ دیگر با بقیه برندها می باشد .
نمایشگر بیرونی یا داخلی
تفاوت کلی نمایشگر های بیرونی یا داخلی ابتدا در استفاده‌ای شما است. یعنی آیا نمایشگر را برای فضای داخل کسب و کارتان می‌خواهید یا برای فضای بیرون کسب و کارتان ؟
کلی اگر بخواهیم بپردازیم نمایشگرهای بیرونی دارای کیفیتی قوی تر و بالاتر نسبت به نمایشگرهای فضای داخلی هستند و همچنین قیمت بالاتری نسبت به نمایشگرهای داخلی دارند اما شاید بگویید چرا؟
زیرا نمایشگرهای بیرونی دارای سطح حفاظت بالاتری نسبت به نمایشگرهای داخلی هستند و ضد آب، ضد گردوغبار و... می‌باشند و دارای کابینت نیز هستند.
در این بخش ماژول تک رنگ 806 ماژولی داخلی می باشد.
رزولوشن
ماژول تک رنگ 806 دارای سایز 16 در 32 سانتی متر می باشد.که یعنی 16 در 32 پیکسل تشکیل شده است و هرچه تعداد پیکسل‌های آن نیز بیشتر و فاصله آن‌ها کمتر باشد یعنی کیفیت ساخت آن بیشتر است ولی اکثر نمایشگرهای LED در این سایز و در این تعداد پیکسل ساخته می‌شوند.
نوع اسکن
اگر بخواهیم ساده بگوییم ابتدا سایز ماژول نمایشگر LED را به دست اورید. که برای ماژول تک رنگ 806 عدد 16 در 32 سانتی متر می باشد، حال دات پیچ آن را که داریم یعنی فاصله هر پیکسل 10 میلیمتر می‌باشد.
حال 16 سانتی‌متر رو تقسیم بر 10 میلیمتر می‌کنیم که می‌شود 16 پیکسل و همچنین 32 سانتی‌متر رو تقسیم بر 10 میلیمتر می‌کنیم که می‌شود 32 پیکسل.
اسکن اکثر ماژول هایی که در بازار موجود است دارای یک چهارم اسکن می باشد و همچنین دیاکو ال ای دی نیز اکثرا از اسکن یک چهارم استفاده می کند.. اسکن 4/1 یعنی هر لحظه 4 پیکسل در یک ماژول LED روشن می‌شود و در یک ثانیه حداقل یکبار هر پیکسل روشن می‌شود که بخواهیم به آن بپردازیم یعنی در یک ثانیه همه‌ای LED روشن می‌شود ولی آنقدر سریع هستند که شما نمی‌توانید ببینید.
و همچنین با این کار در مصرف برق صرفه جویی می‌شود و همه‌ای پیکسل‌ها روشن نمی‌شوند و سرعت آن ها آنقدر بالاست که ما فکر می‌کنیم که همه ای آن‌ها روشن هستند و در نتیجه هرچه اسکن نمایشگر LED بالاتر باشد از کیفیت ساخت بالاتری برخوردار است و همچنین در مصرف برق نیز صرفه جویی خواهد شد.
سطح حفاظت IP65
سطح حفاظت نمایشگری که بررسی آن را انجام می‌دهیم دارای IP65 است یعنی سطح حفاظت از گردوغبار آن 6 است یعنی هیچ گردوغبار جامدی نمی‌تواند وارد آن شود و از عدد دوم آن یعنی عدد 5 نشان‌دهنده ورود مایعات به آن است که یک درجه از IP66 پایین‌تر است و یعنی خیلی کم می‌تواند مخرب باشد و بهتر است مراقبت داشته باشید.
نوع هاب
هاب پل ارتباطی بین نمایشگرهای LED و کارت کنترل‌ها می‌باشد.
همچنین هاب‌های پراستفاده در ایران شامل هاب 75 و 12 و 8 و 40 می‌باشد.
که هاب نمایشگر تک‌رنگ قرمز 806 از نوع 12 می‌باشد.
